Cabo jumper: o que é, para que serve e como escolher o ideal

Descubra o que é um cabo jumper, para que ele serve e como escolher o tipo ideal para seus projetos eletrônicos.

Se você está começando na eletrônica ou desenvolvendo projetos com placas como Arduino ou Raspberry Pi, já deve ter se deparado com os cabos jumper.

Esses pequenos fios coloridos servem para montar e testar circuitos de forma rápida e segura, especialmente em protoboards e placas de desenvolvimento.

Mas você sabe exatamente o que é um cabo jumper, como ele funciona e qual é o tipo mais adequado para o seu projeto? A seguir, veja cada ponto de forma objetiva.

O que é um cabo jumper

Cabo jumper é um fio flexível com conectores em ambas as extremidades, projetado para fazer conexões rápidas entre componentes eletrônicos sem a necessidade de solda.

Esses cabos são largamente utilizados em prototipagem, pois permitem que você monte e desmonte circuitos com facilidade. O mais comum é encontrá-los em kits com diferentes cores, tamanhos e terminações.

A versatilidade do cabo jumper faz dele uma peça presente na bancada de estudantes, hobistas e profissionais da área de eletrônica e automação.

• Conheça a variedade em ferramentas para eletrônicos da Ecotron

Para que serve o cabo jumper em projetos eletrônicos

O cabo jumper serve para interligar componentes eletrônicos em protoboards, microcontroladores e placas de desenvolvimento, como o Arduino e o Raspberry Pi.

Ele permite que você:

• Faça conexões elétricas sem solda;
• Teste diferentes configurações de circuitos com agilidade;
• Realize prototipagens de forma organizada e segura;
• Evite danos aos componentes durante o manuseio.

Esse tipo de cabo é especialmente útil em ambientes educacionais e em laboratórios de desenvolvimento de hardware, onde as conexões precisam ser alteradas com frequência.

Principais tipos de cabo jumper

Existem três tipos principais de cabos jumper, classificados de acordo com o tipo de conector nas pontas:

1. Macho-macho: ideal para conectar protoboard a protoboard ou protoboard a pinos fêmea;


2. Macho-fêmea: usado para ligar um pino macho (como o de uma placa) a uma protoboard;


3. Fêmea-fêmea: ideal para conectar dois pinos macho, como em cabos de sensores.

A escolha correta do tipo de terminação define a compatibilidade e a funcionalidade do circuito.

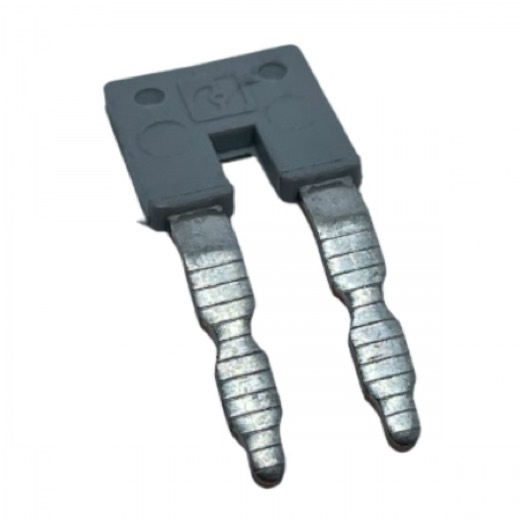

Terminal jumper: o que é e qual sua função

O terminal jumper é a extremidade do cabo que permite a conexão com outros componentes. Eles podem ser do tipo pino (macho) ou do tipo encaixe (fêmea), dependendo da aplicação.

Esses terminais são desenvolvidos para encaixar perfeitamente nos furos padronizados das protoboards, oferecendo boa condutividade elétrica e firmeza mecânica.

A qualidade do terminal jumper influencia diretamente na estabilidade da conexão e na segurança do seu circuito, especialmente em projetos que envolvem movimentos ou alterações constantes.

• Encontre variedade em componentes para computador na Ecotron

Como escolher o cabo jumper ideal para o seu projeto

A escolha do cabo jumper ideal depende de alguns fatores importantes:

• Tipo de conexão: identifique se você precisa de macho-macho, macho-fêmea ou fêmea-fêmea;


• Comprimento do cabo: para conexões curtas, use cabos menores para evitar bagunça e interferências;


• Qualidade dos terminais jumper: prefira cabos com boa isolação e conectores firmes;


• Cor: use cores diferentes para facilitar a identificação das conexões e evitar erros.

Investir em um kit variado de cabos jumper é uma boa estratégia para garantir versatilidade e agilidade nos testes.

Dicas para usar cabos jumper com segurança e eficiência

Para ter conexões seguras e funcionais, verifique se os cabos estão bem encaixados e evite forçar os terminais.

Não dobre os fios com agressividade, pois isso pode romper os condutores internos e comprometer o circuito.

Mantenha a organização da bancada, distribuindo os cabos de forma clara e limpa, o que facilita a leitura e o diagnóstico de falhas.

Sempre que possível, utilize protoboards de qualidade, que permitam encaixes firmes e seguros.

Esses cuidados simples ajudam a prolongar a vida útil dos cabos jumper e garantem mais estabilidade nos testes e montagens.

• Contador eletromecânico: o que é e onde encontrar

Vantagens de usar cabo jumper em prototipagem eletrônica

O uso de cabos jumper traz diversos benefícios para quem trabalha com eletrônica:

• Facilidade na montagem e desmontagem de circuitos;
• Redução de tempo em testes e ajustes;
• Melhoria na organização e limpeza da bancada;
• Evita o uso de solda em etapas iniciais do projeto;
• Maior segurança para componentes sensíveis.

São esses fatores que tornam os cabos jumper tão presentes em prototipagem, desenvolvimento e aprendizado na área.

Tipos de cabo jumper e onde usar cada um

Tipo	Pontas	Uso típico
Macho-macho	Pino nas duas extremidades	Ligações dentro da protoboard, entre protoboards ou até barras de pinos fêmea, como as do Arduino Uno
Macho-fêmea	Pino em uma ponta e soquete na outra	Levar pinos macho de placas e módulos, como o GPIO do Raspberry Pi, até a protoboard
Fêmea-fêmea	Soquete nas duas extremidades	Ligar diretamente dois pinos macho, como um módulo sensor a uma placa, sem protoboard
Jumper de fio rígido pré-cortado	Pontas desencapadas e dobradas	Ligações curtas e rentes na protoboard, deixando a montagem mais organizada
Cabo com garra jacaré	Garras nas duas pontas	Conexões temporárias com fontes, pontas de teste ou componentes sem pino

Cabo jumper Ecotron: qualidade e segurança para seus projetos

Se você busca cabos jumper confiáveis e duráveis, a Ecotron tem opções para o seu projeto.

Desde 2007, somos referência no fornecimento de componentes eletroeletrônicos, automação industrial e materiais elétricos, com atendimento nacional e suporte técnico especializado.

Nossos cabos jumper são selecionados para oferecer terminais firmes e boa condutividade, com mais segurança e estabilidade para suas conexões.

Conte com a Ecotron para desenvolver seus circuitos com confiança. Entre em contato agora mesmo e solicite um orçamento com a nossa equipe.

Perguntas frequentes

Qual a diferença entre cabo jumper macho-macho e macho-fêmea?

O macho-macho tem pinos nas duas pontas e serve para ligar furos da protoboard entre si ou a barras de pinos fêmea. O macho-fêmea tem um pino e um soquete: o soquete encaixa em pinos macho de placas e módulos, e o pino vai na protoboard. A escolha depende do conector existente em cada lado.

Cabo jumper serve para Arduino e Raspberry Pi?

Sim. O Arduino Uno tem barras de pinos fêmea, então usa jumpers macho-macho até a protoboard. O Raspberry Pi tem GPIO com pinos macho, que pedem jumpers fêmea-fêmea para ligar direto a um módulo ou macho-fêmea para ir à protoboard. Os jumpers servem para sinais e cargas leves, não para motores.

Como testar se um cabo jumper está com defeito?

Use o multímetro na escala de continuidade e meça de uma ponta à outra enquanto flexiona o fio perto dos terminais. Se o bipe falhar ou oscilar, o condutor está rompido ou o terminal está frouxo. Jumpers com mau contato intermitente causam falhas difíceis de diagnosticar e devem ser descartados.

Qual a corrente máxima de um cabo jumper?

Depende da bitola do condutor e dos terminais, informados pelo fabricante do cabo. Em geral são fios finos pensados para sinais e alimentação de baixa corrente em protoboard. Para motores, relés de potência ou outras cargas maiores, use fios de bitola adequada e conexões parafusadas ou soldadas.
