Encoder: guia completo — incremental ou absoluto, como escolher e quando trocar

O que o encoder faz na máquina

O encoder transforma movimento em sinal elétrico. Acoplado ao eixo do motor ou a um eixo de transmissão, ele informa ao acionamento quanto girou, em que sentido e a que velocidade — é o que permite a máquina saber onde a peça está.

Sem esse retorno, o inversor trabalha em malha aberta: ele impõe uma frequência e torce para que o motor acompanhe. Com encoder, o sistema fecha a malha e corrige desvio de carga, escorregamento e inércia. É por isso que ele aparece em servoacionamento, corte no comprimento, dosagem, bobinadeira e posicionamento de mesa.

Incremental: conta pulsos a partir do zero

O encoder incremental gera um número fixo de pulsos por volta. O controlador conta esses pulsos e deduz o deslocamento. A informação é sempre relativa ao ponto de partida: quando a máquina liga, ele não sabe onde está — precisa de uma referência (home) para se localizar.

A maioria tem três canais: A e B defasados em 90°, que dão sentido de giro, e o canal Z (ou zero), que emite um pulso por volta e serve justamente de referência. Em ambiente industrial é comum a versão com canais complementares (A/, B/, Z/), que melhora a imunidade a ruído em cabo longo.

É a escolha natural quando o que interessa é velocidade, comprimento ou contagem — e quando fazer referência na partida não atrapalha a produção.

Absoluto: a posição não se perde

O encoder absoluto associa cada posição do eixo a um código próprio. Ao energizar, ele já informa onde está, sem procurar referência. Existe em duas formas: monovolta, que repete o código a cada volta, e multivolta, que também conta quantas voltas completas foram dadas.

Isso muda a operação em dois cenários clássicos: máquina que para no meio do ciclo por falta de energia e precisa retomar de onde estava, e eixo que não pode fazer movimento de referência sem colidir — mesa de corte, manipulador, elevador de carga.

A saída, nesse caso, costuma ser digital em protocolo: SSI, CANopen, Profibus ou EtherCAT. É o que o acionamento espera receber, e é o primeiro dado a conferir na substituição.

Os cinco dados que definem a troca

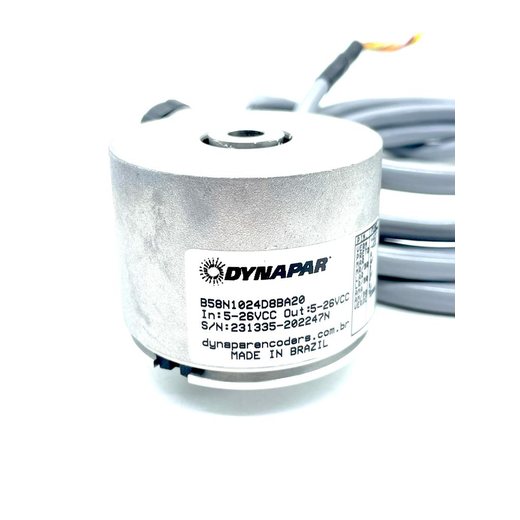

A plaqueta do encoder tem o que você precisa. Antes de comprar, anote:

1. Resolução — pulsos por volta no incremental (1024 e 2048 são os mais comuns) ou número de bits no absoluto. Resolução diferente muda a contagem do acionamento.
2. Tensão de alimentação — 5 V, 10–30 V ou 24 V. Ligar um modelo de 5 V em 24 V queima na hora.
3. Tipo de saída — push-pull, line driver (RS422), HTL ou TTL no incremental; SSI, CANopen ou similar no absoluto.
4. Eixo — sólido ou vazado, e o diâmetro em milímetros (6, 8, 10, 12 mm são frequentes).
5. Flange e fixação — sincronismo, quadrado, com haste de reação ou mola antigiro.

Com esses cinco dados a substituição é direta, mesmo trocando de fabricante.

Quando trocar (e quando o problema é outro)

Encoder não costuma avisar antes de falhar: a máquina é que começa a errar posição, perder referência ou dar alarme de retorno. Os sinais mais comuns de peça danificada são contagem que some em partes do ciclo, alarme de perda de sinal e erro que aparece junto com vibração.

Antes de condenar o encoder, verifique três coisas, nessa ordem: o acoplamento (folga ou borracha ressecada fazem o eixo girar sem o encoder acompanhar), o cabo e a blindagem (malha aterrada nas duas pontas é causa frequente de ruído) e a alimentação sob carga. Eliminadas essas hipóteses, e com cabo rompido ou disco trincado, a troca é o caminho — reparo em encoder não é confiável.

Incremental x absoluto: o que muda na prática
