Resistor fixo: o componente discreto que pode salvar seu equipamento da queima

Evite que seus equipamentos queimem e proteja seus projetos com resistores fixos de alta qualidade. Veja por que os modelos da Ecotron Componentes são ideais para automação e eletrônica.

Quando um circuito eletrônico apresenta falhas, o problema muitas vezes está na escolha errada de um detalhe que parece simples, mas é decisivo: o resistor fixo.

Esse componente é responsável por limitar a corrente elétrica, protegendo os dispositivos e mantendo o funcionamento correto do sistema. Em outras palavras, ele atua como um escudo discreto que evita prejuízos e perda de equipamentos.

Se você trabalha com automação industrial, projetos eletrônicos ou sistemas de controle, não dá para ignorar a importância de usar resistores de qualidade, confiáveis e com especificações corretas.

• Indutores elétricos: qual o indutor certo para o seu projeto?
• Nanoprotech: onde comprar original e evitar falsificações

Por que o resistor fixo é indispensável para seus projetos

O resistor fixo tem uma função clara: controlar a passagem da corrente elétrica, para que nenhum outro componente receba mais do que deveria. Isso evita superaquecimentos, queimas e mau funcionamento.

Ele também ajuda a manter a estabilidade do circuito, o que pesa em ambientes industriais, onde qualquer falha pode parar a produção e gerar altos custos.

Com a escolha correta, você obtém:

• Maior vida útil dos equipamentos

• Mais segurança nos seus projetos

• Menor risco de falhas operacionais

• Redução de manutenção corretiva


Por isso, profissionais experientes não abrem mão de trabalhar com resistores fixos de alta qualidade.

• Controlador de processos: a solução que grandes indústrias já estão adotando

Modelos ideais para aplicações industriais e técnicas exigentes

A Ecotron Componentes oferece resistores fixos para demandas técnicas exigentes. Seja para uso em painéis elétricos, máquinas industriais ou projetos de bancada, temos opções com diferentes valores de resistência e potência.

Conheça alguns dos nossos destaques:

• Resistor Fixo Tubular 1K8 20W Radial TELEWATT: indicado para aplicações gerais de potência.

• Resistor Fixo Tubular 3R3 100W Radial 21x159mm TAKEBO: para aplicações industriais que exigem alta potência.

• Resistor Fixo Tubular 3K3 50W Radial 22x82mm FEAD: opção de 50 W para painéis e máquinas.

• Resistor Fixo Chato Fita 1R 70W 5% Radial 120x13x28mm DP-51 ELETRON: formato chato em fita, útil onde a altura de montagem é limitada.


Todos os produtos são de fabricantes identificados na descrição do item.

Qualidade, variedade e suporte técnico na Ecotron

Desde 2007, a Ecotron Componentes atua no fornecimento de componentes eletroeletrônicos e automação industrial. Quando o assunto é resistor, a especificação precisa estar correta.

Aqui você encontra:

• Linha completa de resistores fixos com diversas potências, resistências e tamanhos

• Envio para todo o Brasil, com nota fiscal

• Equipe técnica especializada para orientar na escolha ideal

• Atendimento personalizado para indústrias, técnicos e integradores


Somos parceiros de grandes marcas como West Controls, Dynapar, Hengstler, Veeder-Root e Nanoprotech.

Como dimensionar um resistor fixo sem erro

A escolha de um resistor fixo começa pelo cálculo e termina na conferência das condições reais de montagem. Seguir uma sequência simples evita a maior parte das queimas e desvios de funcionamento.

• Valor de resistência: calcule pela Lei de Ohm (R = V / I) a partir da tensão e da corrente desejadas e escolha o valor comercial mais próximo que mantenha o circuito dentro do limite.
• Potência: calcule a potência dissipada (P = V x I) e escolha um resistor com potência nominal acima dela, com folga. Resistores trabalhando no limite esquentam, mudam de valor e envelhecem mais rápido.
• Tolerância: 5% atende limitação de corrente e polarização comuns; divisores de tensão, referências e circuitos de medição pedem 1% ou menos.
• Tecnologia: filme de carbono para uso geral, filme metálico para precisão e baixo ruído, fio para alta potência e SMD para placas compactas.
• Tensão máxima de trabalho: em circuitos de alta tensão, verifique esse limite no datasheet, além da potência.
• Dissipação e montagem: resistores de potência precisam de espaço e ventilação, longe de capacitores eletrolíticos e cabos sensíveis ao calor.

Os erros mais comuns são trocar um resistor queimado por outro de potência menor, ignorar a temperatura interna do painel e substituir sem investigar a causa da queima. Um resistor que queimou geralmente indica sobrecorrente em outro ponto do circuito, que deve ser corrigida antes da troca.

Exemplos de resistores fixos por formato e potência

Formato	Resistência	Potência	Tolerância	Dimensões	Exemplo

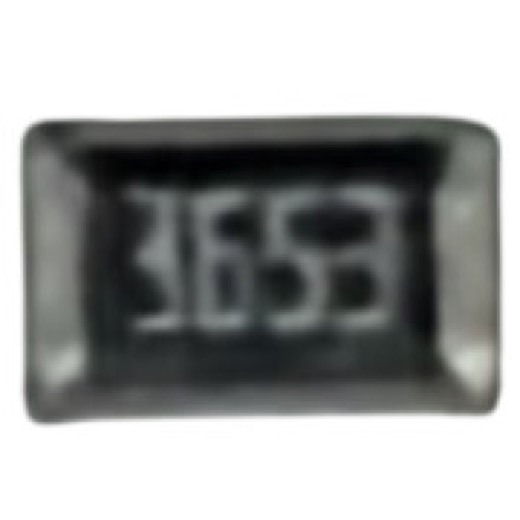

SMD 0805	3K3 (código 332)	1/8 W	5%	2,0 x 1,2 mm	Yageo RC0805JR-073K3L
SMD 0805	365K (código 3653)	1/8 W	1%	2,0 x 1,2 mm	Yageo RC0805FR-07365KL

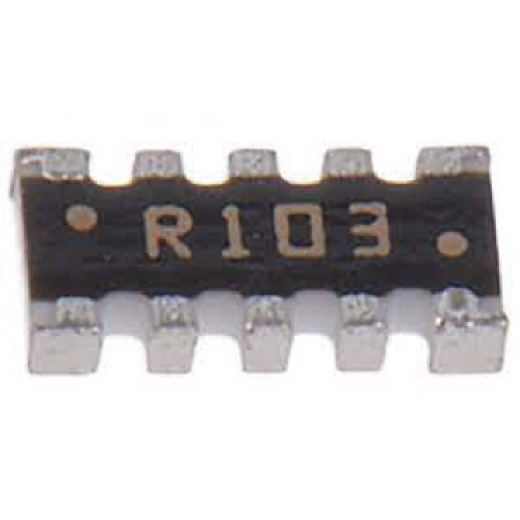

Rede resistiva SMD 1206	8 resistores de 10K	Não informada no nome	Não informada no nome	10 pinos	Bourns CAY17-103JALF
Tubular de fio	1K8	20 W	Não informada	Não informadas	Telewatt
Tubular de fio	3K3	50 W	Não informada	22 x 82 mm	Fead
Tubular de fio	3R3	100 W	Não informada	21 x 159 mm	Takebo
Chato em fita	1R	70 W	5%	120 x 13 x 28 mm	Eletron DP-51

Não corra riscos: use resistores fixos da Ecotron

Para ter segurança, desempenho e durabilidade nos seus projetos, use resistores fixos de qualidade e bem especificados.

Evite dores de cabeça com equipamentos queimados, paradas inesperadas e retrabalho. Escolha a solução certa desde o início e proteja o que realmente importa: o bom funcionamento do seu sistema.

Fale com a Ecotron Componentes e garanta resistores fixos de alta performance para suas aplicações.

Perguntas frequentes

Como calcular a potência de um resistor?

Calcule a potência dissipada com P = V x I, P = I² x R ou P = V² / R, usando a tensão sobre o resistor e a corrente que passa por ele. Escolha um resistor com potência nominal acima desse valor, com folga; muitos projetistas adotam pelo menos o dobro para reduzir a temperatura de trabalho.

Como ler o código de um resistor SMD?

No código de três dígitos, os dois primeiros são algarismos significativos e o terceiro é o multiplicador: 332 significa 33 x 100, ou 3,3 kΩ. No código de quatro dígitos, usado em peças de 1%, são três significativos e um multiplicador: 3653 corresponde a 365 kΩ.

Como testar um resistor fixo com multímetro?

Desligue o circuito, descarregue capacitores e meça na escala de ohms, de preferência com um terminal do resistor solto da placa, para evitar caminhos paralelos. Compare a leitura com o valor nominal e a tolerância. Corpo escurecido, trincado ou leitura aberta indicam que o resistor queimou por sobrecarga.

Qual a diferença entre resistor de fio e resistor de filme?

O resistor de fio usa um fio resistivo enrolado e suporta potências altas, como em frenagem, carga e descarga de capacitores e limitação de corrente em painéis, mas tem indutância. O de filme, de carbono ou metálico, trabalha com potências menores e oferece melhor precisão e menor ruído em circuitos de sinal.
