Como escolher o retificador ideal para máxima eficiência energética

Escolher o retificador ideal pode reduzir custos e aumentar a eficiência energética dos seus equipamentos elétricos. Descubra como garantir a melhor opção para seu negócio.

A escolha do retificador correto pode impactar diretamente a eficiência energética, a vida útil dos equipamentos elétricos e os custos operacionais de uma empresa. Optar por um modelo inadequado pode gerar desperdício de energia, falhas técnicas e necessidade de manutenções frequentes.

A ECOTRON COMPONENTES ELETRÔNICOS LTDA., especialista no fornecimento de componentes eletro-eletrônicos desde 2007, entende a importância de oferecer produtos confiáveis e eficientes para indústrias, telecomunicações, setor automotivo e ferroviário. A seguir, veja como identificar o retificador adequado para cada aplicação.

O que é um retificador e por que ele é essencial?

O retificador é um dispositivo elétrico responsável por converter corrente alternada (CA) em corrente contínua (CC), essencial para o funcionamento de diversos equipamentos elétricos. Ele é utilizado em setores como automação industrial, telecomunicações e transporte ferroviário, fornecendo a tensão contínua que esses equipamentos exigem.

A escolha errada pode gerar perdas de energia, superaquecimento e danos aos equipamentos. Entender os tipos de retificadores e suas aplicações ajuda empresas que buscam eficiência e confiabilidade.

Tipos de retificadores e suas aplicações

Para escolher o retificador ideal, é necessário conhecer seus principais tipos e como eles influenciam a eficiência energética.

Retificador de meia onda

• Converte apenas meio ciclo da corrente alternada.
• Possui baixo rendimento energético.
• Utilizado em aplicações de baixa potência.

Retificador de onda completa

• Converte ambos os ciclos da corrente alternada.
• Maior eficiência energética em comparação ao de meia onda.
• Ideal para indústrias e sistemas de automação.

Retificador controlado

• Permite controle da tensão de saída.
• Utilizado em sistemas que precisam de ajustes na corrente.
• Aumenta a eficiência e reduz desperdícios.

A ECOTRON COMPONENTES ELETRÔNICOS LTDA. oferece diodos, pontes retificadoras e outros componentes para montagem e manutenção de retificadores.

Como um bom retificador contribui para a eficiência energética

O retificador correto impacta diretamente a economia de energia e o desempenho dos equipamentos elétricos. Os benefícios incluem:

✔ Redução no consumo de energia: Equipamentos otimizados garantem menor desperdício e mais eficiência.
✔ Menos necessidade de manutenção elétrica: Evita superaquecimento e falhas que aumentam os custos operacionais.
✔ Maior vida útil dos equipamentos: Protege motores, sistemas de automação e circuitos eletrônicos.

Ao escolher um modelo eficiente, sua empresa reduz as perdas na conversão de energia, otimizando custos e tornando-se mais sustentável.

Diodo comum, rápido, Schottky ou ponte: qual componente usar

Na prática, o retificador é montado com semicondutores escolhidos conforme a frequência, a tensão e a corrente do circuito. Antes de comprar, compare estes pontos no datasheet de cada opção:

• Diodo de recuperação padrão: indicado para retificação na frequência da rede, 50 ou 60 Hz. Exemplo: o 10A10, de 10 A e 1000 V.
• Diodo de recuperação rápida ou ultrarrápida: necessário em fontes chaveadas e conversores de alta frequência, em que o tempo de recuperação reversa pesa nas perdas. O BYV26B, por exemplo, tem 75 ns.
• Diodo Schottky: tem queda de tensão direta menor, o que reduz perdas em saídas de baixa tensão e alta corrente. Em contrapartida, suporta tensões reversas menores: o MBR1645 é de 45 V.
• Ponte retificadora: reúne os diodos da retificação de onda completa em um só encapsulamento, o que simplifica a montagem e a dissipação. Há versões monofásicas e trifásicas, como a ME400803, de 30 A e 800 V.

Erros comuns na especificação:

• Escolher a tensão reversa pelo valor eficaz da rede, e não pelo valor de pico, que é cerca de 1,41 vez maior.
• Ignorar a corrente de surto na energização, quando o capacitor de filtro ainda está descarregado.
• Montar diodos e pontes de potência sem dissipador ou sem pasta térmica.
• Trocar um diodo rápido por um de recuperação padrão em fonte chaveada, o que provoca aquecimento e queima.

Componentes retificadores: exemplos da loja Ecotron

Componente	Tipo	Corrente	Tensão reversa	Destaques

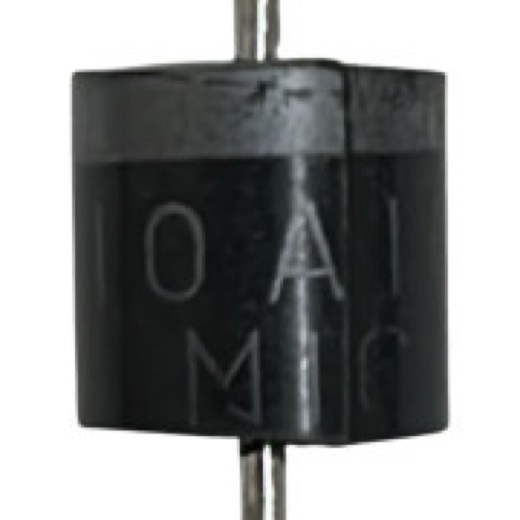

10A10 (MIC)	Diodo de recuperação padrão	10 A	1000 V	Queda direta de 1,1 V, corrente de pico de 400 A, encapsulamento R-6

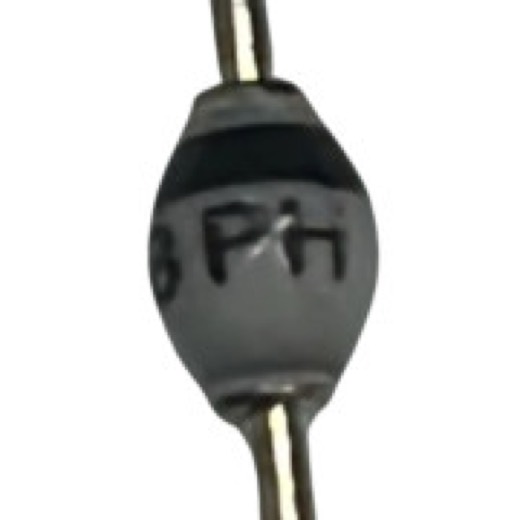

BYV26B (Philips)	Diodo de recuperação ultrarrápida	1 A	400 V	Tempo de recuperação de 75 ns, encapsulamento SOD-57
MBR1645 (Diodes Inc.)	Diodo Schottky	16 A	45 V	Queda direta de 630 mV, surto de 150 A, encapsulamento TO-220-2

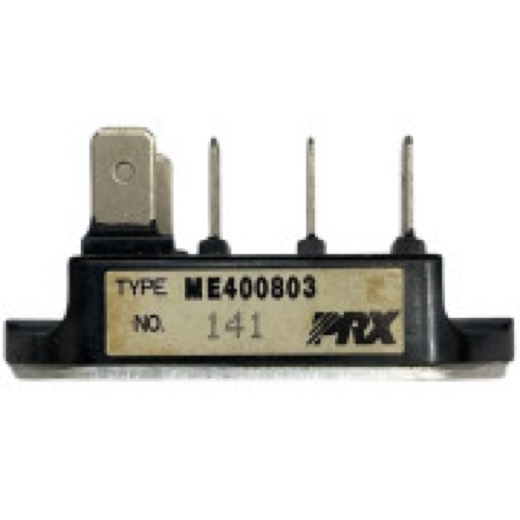

ME400803 (Powerex)	Ponte retificadora trifásica	30 A	800 V	Converte CA trifásica em CC em inversores, fontes e acionamentos

Fatores para escolher o melhor retificador

1. Potência e carga dos equipamentos

Cada equipamento exige um nível específico de corrente. Utilizar um retificador com potência inadequada pode resultar em desempenho abaixo do esperado e até mesmo falhas elétricas.

2. Eficiência energética

Escolha modelos que minimizem perdas de calor e convertam mais energia de forma útil. Retificadores de onda completa ou controlados são os mais indicados.

3. Segurança e confiabilidade

Retificadores com proteção contra sobrecarga oferecem mais segurança e reduzem custos com manutenção elétrica.

4. Facilidade de instalação e manutenção

Modelos modulares e compactos facilitam a instalação e reduzem o tempo de parada para reparos.

A ECOTRON COMPONENTES ELETRÔNICOS LTDA. fornece diodos retificadores, diodos Schottky e pontes retificadoras de fabricantes reconhecidos.

Escolher o retificador ideal faz toda a diferença para a eficiência energética e a redução de custos com manutenção elétrica. Modelos de alta qualidade garantem menor desperdício de energia, maior confiabilidade e proteção dos equipamentos elétricos.

A ECOTRON COMPONENTES ELETRÔNICOS LTDA., que atua no fornecimento de componentes eletroeletrônicos desde 2007, oferece opções para diferentes aplicações. Consulte nossa equipe e descubra qual retificador atende melhor sua necessidade.

Fale com um especialista da Ecotron pelo WhatsApp (11) 4998-2450.

Perguntas frequentes

Qual a diferença entre retificador de meia onda e de onda completa?

O de meia onda aproveita só um semiciclo da corrente alternada, usa um diodo e gera saída com muita ondulação, adequada apenas a cargas leves. O de onda completa aproveita os dois semiciclos, com ponte de diodos ou transformador com derivação central, entregando mais potência e ondulação menor, mais fácil de filtrar.

Quando usar diodo Schottky em vez de diodo retificador comum?

Quando a prioridade é reduzir perdas em baixa tensão e alta corrente, ou em comutação rápida. O Schottky tem queda direta menor: o MBR1645 marca 630 mV, contra 1,1 V do 10A10. Em compensação, suporta tensões reversas baixas, 45 V nesse caso, e não serve para retificar diretamente a rede.

Como testar um diodo retificador com multímetro?

Com o componente fora do circuito, use a escala de diodo. Na polarização direta, ponta vermelha no anodo, o multímetro mostra a queda de tensão; na reversa, deve indicar circuito aberto. Leitura baixa nos dois sentidos indica diodo em curto; aberto nos dois sentidos indica diodo interrompido.

Como dimensionar corrente e tensão de um diodo retificador?

A corrente nominal deve superar a corrente média da carga com margem, considerando também o surto na energização, quando o capacitor de filtro está descarregado. A tensão reversa deve superar o pico da tensão alternada, cerca de 1,41 vez o valor eficaz, também com folga para transientes da rede.

Onde comprar diodos e pontes retificadoras?

A Ecotron vende diodos retificadores, diodos Schottky e pontes retificadoras pela loja online ecotroncomponentes.com.br, com nota fiscal e envio para todo o Brasil. Para conferir um equivalente ou a especificação correta, o atendimento técnico responde pelo WhatsApp (11) 4998-2450.
