O que é módulo IGBT e qual sua utilidade para inversora de solda
O módulo IGBT é um semicondutor de potência que une o acionamento por porta isolada do MOSFET à condução de alta corrente do transistor bipolar, atuando como chave eletrônica. Na inversora de solda, ele chaveia em alta frequência a tensão retificada da rede, o que permite transformador menor e arco estável. Na reposição, respeite tensão, corrente, topologia e encapsulamento originais.
Descubra o que é módulo IGBT, como funciona e por que é essencial para inversoras de solda, garantindo eficiência e confiabilidade.
No setor de automação industrial e eletrônica de potência, a busca por eficiência e durabilidade é constante. Entre os componentes mais importantes para garantir essas qualidades está o módulo IGBT, amplamente utilizado em equipamentos que demandam alta performance.
Para técnicos industriais, engenheiros e gestores de compras, vale entender o que é IGBT e como ele afeta a operação de uma inversora de solda. Esse componente não só melhora a eficiência energética, como também aumenta a confiabilidade do processo de soldagem.
MODULO S.CO.M.E.S 1000000010030 2MHHD-4PSC71U/L/FIX5
Preço, referência e disponibilidade atualizados na loja online — com nota fiscal e envio para todo o Brasil.
Ver este item na lojaA seguir, veja o que é um módulo IGBT, qual sua função dentro da inversora de solda e por que escolher fornecedores especializados, como a Ecotron, faz toda a diferença.
- Ecotron: melhor loja de bateria online
- Onde encontrar peças para eletrônicos de qualidade? Conheça a Ecotron!

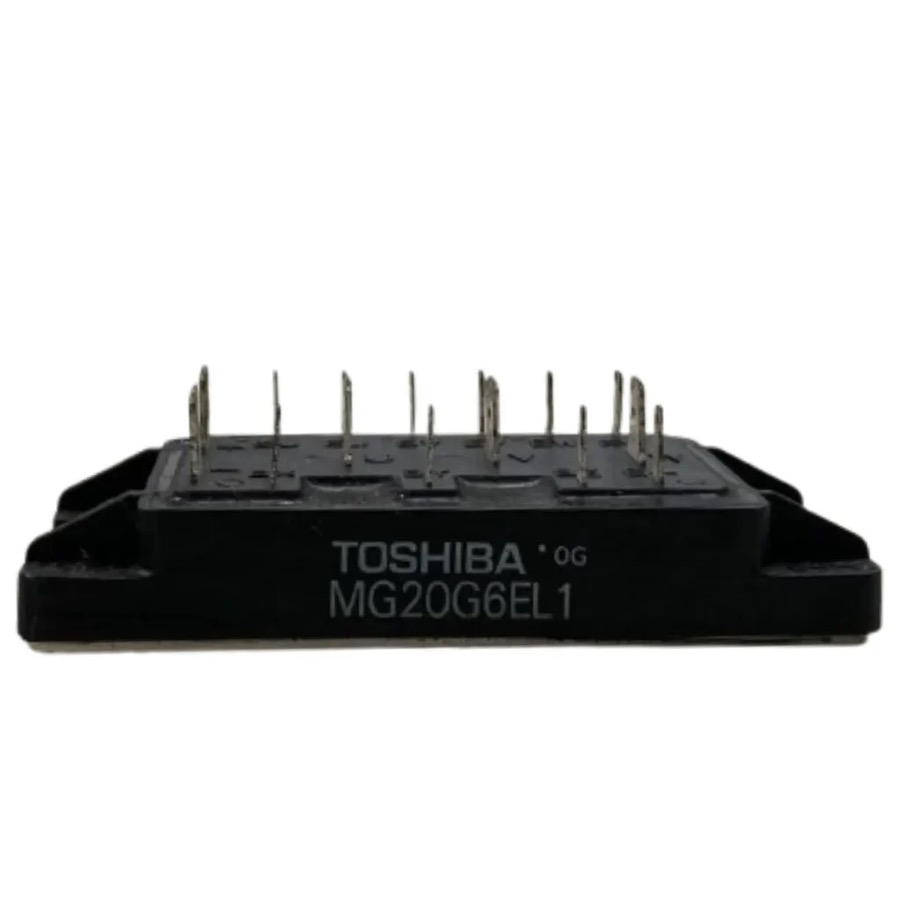

O que é módulo IGBT e como funciona
O módulo IGBT é um dispositivo semicondutor que combina as vantagens de dois componentes: o transistor bipolar e o MOSFET. Ele atua como uma espécie de chave eletrônica, controlando a corrente com alta eficiência e velocidade.
O IGBT é usado sobretudo em aplicações que exigem alta frequência de chaveamento e capacidade de lidar com grandes potências, como ocorre nas inversoras de solda. Integrado ao circuito, ele modula a corrente com precisão, permitindo soldas consistentes e de qualidade.
O transistor IGBT também é conhecido por sua durabilidade e eficiência energética. Isso significa menor dissipação de calor, maior vida útil dos equipamentos e redução nos custos de manutenção.
Utilidade do módulo IGBT para inversora de solda
Em uma inversora de solda, o IGBT é responsável por transformar a energia elétrica da rede em um sinal de alta frequência controlada. Com isso, a máquina oferece soldagem estável, com arco mais constante e menor consumo de energia.
Um módulo IGBT de qualidade mantém o equipamento operando com melhor desempenho. Para indústrias como a automotiva, siderúrgica ou de telecomunicações, essa confiabilidade se traduz em produtividade e menor risco de falhas.
Quem busca comprar IGBT para reposição ou manutenção deve considerar não apenas o custo, mas também a procedência e a qualidade do componente. Essa decisão impacta diretamente na vida útil da inversora e na eficiência do processo produtivo.
Vantagens de usar módulo IGBT em inversoras
Entre os principais benefícios de adotar um módulo IGBT para inversora de solda, destacam-se:
- Eficiência energética: reduz perdas elétricas e consumo de energia.
- Confiabilidade: suporta altas correntes e altas temperaturas sem comprometer o desempenho.
- Precisão no controle: garante estabilidade no arco elétrico durante a soldagem.
- Durabilidade: aumenta a vida útil do equipamento, reduzindo paradas para manutenção.
O investimento em um componente de qualidade tem impacto direto. Não se trata apenas de um detalhe técnico, mas de uma decisão que influencia diretamente a produtividade da indústria.
Ecotron como fornecedora de IGBT
A Ecotron Componentes Eletrônicos é referência no fornecimento de módulos IGBT e outros componentes para automação e eletrônica de potência. O grande diferencial da empresa está na combinação de qualidade dos produtos, parcerias com marcas líderes, atendimento personalizado e logística eficiente.
Técnicos e gestores contam com a Ecotron como fornecedor e apoio técnico. A empresa entende as necessidades específicas de setores como têxtil, siderúrgico, automotivo, ferroviário e minerador, entregando soluções que realmente agregam valor.
Para comprar IGBT para inversoras de solda, a Ecotron oferece procedência e orientação técnica na escolha.
O que conferir na reposição de um módulo IGBT
| Critério | O que verificar | Por que importa |
|---|---|---|
| Tensão coletor-emissor (VCES) | Igual ou superior à do módulo original | Tensão insuficiente leva à ruptura nos picos de chaveamento |
| Corrente de coletor (IC) | Mesma classe de corrente, considerando a temperatura de operação | Subdimensionamento causa aquecimento e queima |
| Topologia interna | Chave simples, meia-ponte ou outra configuração, com ou sem diodo antiparalelo | A ligação na placa depende da configuração interna |
| Encapsulamento e pinagem | Formato, furação e posição dos terminais | Um módulo diferente não assenta no dissipador nem casa com os barramentos |
| Características de chaveamento | VCE(sat) e tempos de comutação no datasheet | Influenciam as perdas e a temperatura na frequência da inversora |
| Montagem térmica | Pasta ou pad térmico novo e torque de aperto do fabricante | Contato térmico ruim é causa comum de queima repetida |
| Circuito de gate | Resistores de gate, driver e fonte auxiliar | Um IGBT novo em driver defeituoso volta a queimar |
Módulo IGBT para inversora de solda: um investimento estratégico
O módulo IGBT não é apenas mais um componente eletrônico, mas sim o coração que garante eficiência, confiabilidade e durabilidade às inversoras de solda. Para técnicos industriais, engenheiros e gestores de compras, entender sua função ajuda a tomar decisões melhores.
Ao pensar em manutenção, substituição ou aquisição de componentes, considere a procedência do produto e a expertise do fornecedor. A Ecotron atende quem busca qualidade e segurança na escolha de IGBT para inversora de solda.
Entre em contato com a Ecotron e solicite uma cotação de módulos IGBT agora mesmo.
Perguntas frequentes
Qual a diferença entre IGBT e MOSFET?
Os dois têm porta isolada e são acionados por tensão. O MOSFET chaveia mais rápido e é comum em tensões mais baixas; o IGBT tem menor queda de condução em altas tensões e correntes. Por isso domina inversoras de solda, inversores de frequência e fontes de potência que trabalham com centenas de volts.
Como testar um módulo IGBT com multímetro?
Com o módulo fora do circuito, teste o diodo antiparalelo na escala de diodo e verifique se não há curto entre coletor e emissor. Carregar o gate com as pontas do multímetro deve fazer o IGBT conduzir, e curto-circuitar gate e emissor deve cortá-lo. O teste revela defeitos grosseiros, não o desempenho sob carga.
Por que o IGBT da inversora de solda queima?
As causas mais comuns são superaquecimento por ventilação ou pasta térmica deficientes, uso acima do ciclo de trabalho, picos de tensão da rede, falha no circuito de driver e capacitores do barramento degradados. Antes de trocar o módulo, verifique esses pontos para evitar nova queima.
Posso substituir um módulo IGBT por outro de marca diferente?
Pode, desde que o substituto tenha tensão e corrente iguais ou superiores, a mesma topologia interna, encapsulamento e pinagem compatíveis e características de chaveamento próximas. Compare os datasheets dos dois módulos antes da troca e mantenha a montagem térmica correta.
Onde comprar módulo IGBT para inversora de solda?
A Ecotron vende módulos IGBT pela loja online ecotroncomponentes.com.br, na categoria de módulos IGBTs e Darlingtons, com nota fiscal e envio para todo o Brasil. Para conferir a equivalência pelo código do módulo original, use o atendimento técnico pelo WhatsApp (11) 4998-2450.
