Como saber se o encoder do motor está com defeito (e testar com multímetro)

Os sinais de que o problema é o encoder

Quatro sintomas aparecem com frequência quando o retorno de posição falha:

• Perda de referência — a máquina pede home no meio do ciclo ou some com a contagem.
• Erro que só acontece em parte do curso — indica trecho danificado no disco ou no cabo que é tensionado naquele ponto.
• Alarme de encoder ou de retorno no inversor ou no servodrive.
• Velocidade instável com carga constante: o acionamento corrige o tempo todo porque lê pulso a mais ou a menos.

Nenhum desses sintomas é exclusivo do encoder — por isso o teste vem antes da troca.

Antes do multímetro: três verificações que resolvem muito caso

1. Acoplamento. Gire o eixo do motor com a máquina desenergizada e observe se o eixo do encoder acompanha sem folga. Acoplamento com elastômero ressecado ou parafuso frouxo faz o encoder perder passo — o sintoma é idêntico ao de peça queimada.

2. Cabo e blindagem. Confira se o cabo não está esmagado, tensionado na calha ou passando junto de cabo de potência. A malha deve ser aterrada em uma ponta só: aterrada nos dois lados, ela vira antena e injeta ruído na leitura.

3. Conector. Oxidação e pino recuado dão falha intermitente. Desconecte e reconecte algumas vezes; se o erro muda de comportamento, o problema é de contato.

Teste com multímetro, passo a passo

Com o equipamento energizado e as devidas precauções de segurança:

1. Alimentação. Meça entre os terminais de alimentação do encoder (normalmente marcados +V e 0V). O valor precisa bater com a plaqueta — 5 V, 10–30 V ou 24 V — e se manter estável com a máquina operando.
2. Canais A e B. Coloque o multímetro em tensão contínua entre o canal e o 0 V e gire o eixo bem devagar, à mão. O valor deve alternar entre próximo de zero e próximo da tensão de alimentação. Canal que fica preso em um nível indica saída danificada.
3. Canal Z. Mesma medição: ele deve pulsar uma vez por volta.
4. Comparação. A e B precisam se comportar igual. Um alternando e o outro não é diagnóstico direto de encoder ruim.

Essa medição confirma se o encoder responde. Para verificar resolução, defasagem entre canais e forma de onda, é preciso osciloscópio ou a tela de diagnóstico do próprio acionamento.

Confirmado o defeito: o que anotar antes de comprar

A substituição é direta quando você leva cinco dados da plaqueta: resolução (pulsos por volta), tensão de alimentação, tipo de saída (push-pull, line driver, HTL ou TTL), diâmetro do eixo e padrão de flange. Com eles, dá para indicar o equivalente mesmo que o modelo original tenha saído de linha.

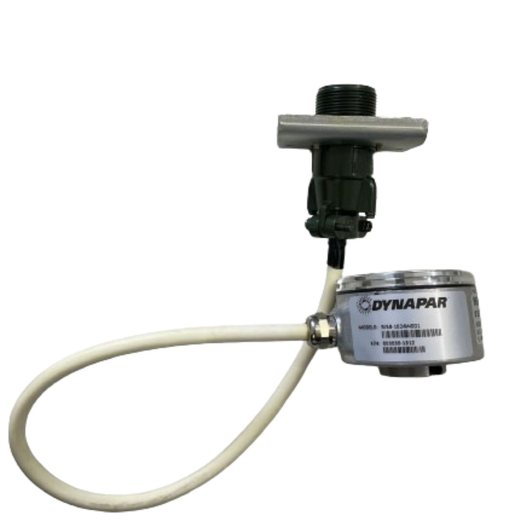

Em motor WEG com encoder montado de fábrica, o modelo mais comum é o Hengstler RI58 de 1024 pulsos — e a troca costuma exigir também a verificação do acoplamento, que envelhece junto.

Sintoma, causa provável e o que verificar
