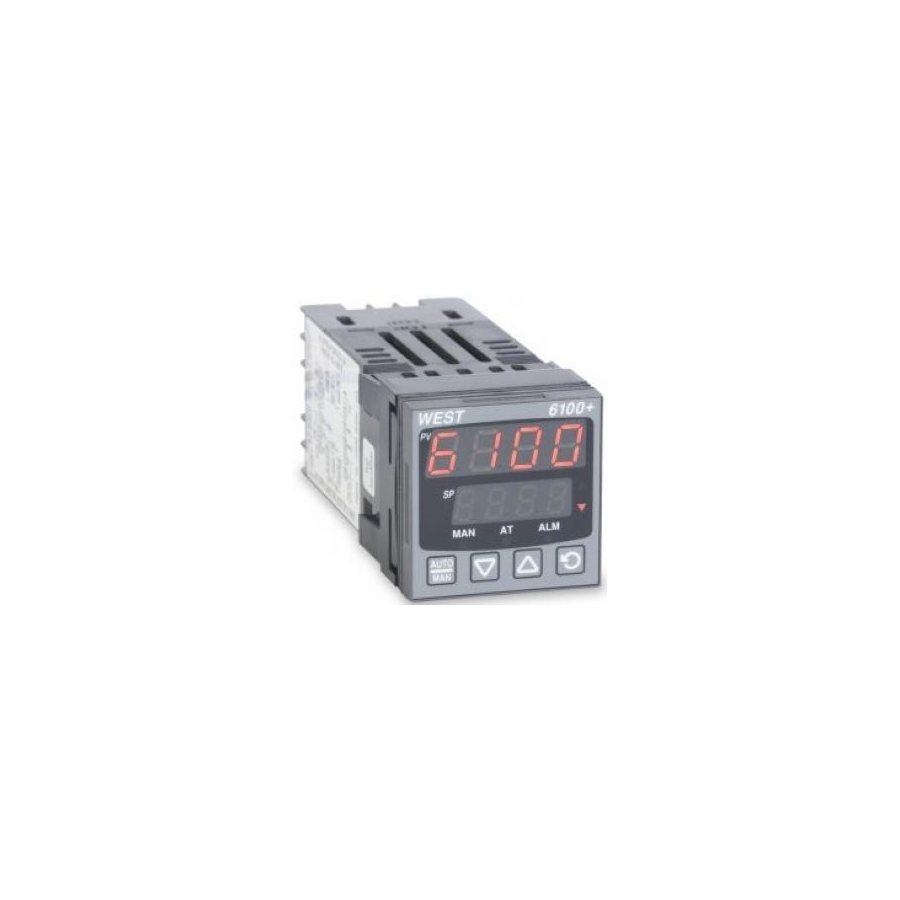

Controlador de temperatura PID: como funciona, o que é histerese e como configurar
O controlador PID calcula a saída somando três termos: o proporcional reage ao erro atual, o integral corrige o desvio que persiste e o derivativo antecipa a tendência. É o que permite chegar ao setpoint sem oscilar e sem ficar abaixo dele. Já o controle on-off simplesmente liga e desliga com uma faixa de tolerância — a histerese — e serve quando pequenas oscilações não atrapalham. Na maioria dos controladores, o caminho mais rápido é rodar o autoajuste com o processo em condição normal.

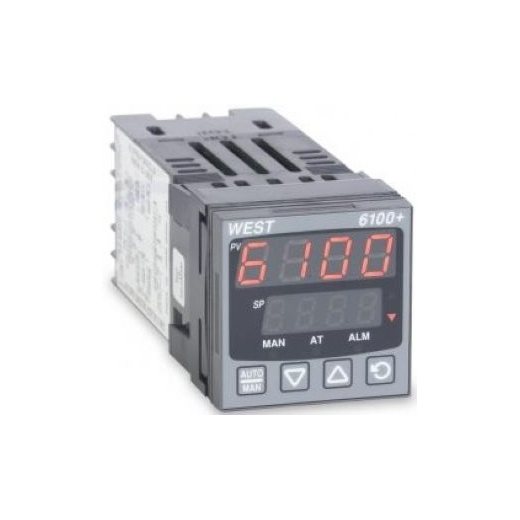

CONTROLADOR P6100+1000002 WEST CONTROL SOLUTIONS
Preço, referência e disponibilidade atualizados na loja online — com nota fiscal e envio para todo o Brasil.
Ver este item na lojaOn-off e histerese: o controle mais simples
No controle on-off, a saída tem dois estados. O controlador liga o aquecimento quando a temperatura cai abaixo do setpoint e desliga quando passa dele. Para não ficar chaveando sem parar em torno do ponto, existe a histerese: uma faixa em torno do setpoint dentro da qual nada muda.
Histerese maior significa menos manobras do contator e mais oscilação da temperatura. Menor, o inverso — controle mais apertado e desgaste maior do elemento de saída. Em estufa e aquecedor simples, on-off resolve.
O que cada termo do PID faz
P (proporcional): a saída é proporcional ao erro. Quanto mais longe do setpoint, mais potência. Sozinho, estabiliza abaixo do alvo — o chamado erro em regime.
I (integral): acumula o erro ao longo do tempo e elimina esse desvio residual. Integral muito rápida provoca oscilação; muito lenta, demora a corrigir.
D (derivativo): olha a velocidade de variação e antecipa. Reduz o sobressinal na subida, mas amplifica ruído — em processo com leitura instável, costuma ser mantido baixo ou zerado.
Autoajuste: o caminho prático
Praticamente todo controlador moderno tem autoajuste (autotune). O procedimento:
- Deixe o processo em condição normal de operação, com a carga que ele terá no dia a dia.
- Ajuste o setpoint no valor de trabalho.
- Acione o autoajuste pelo menu e aguarde: o controlador provoca oscilações controladas para medir a resposta do processo.
- Ao terminar, ele grava os valores de P, I e D. Anote-os.
Autoajuste feito com a máquina vazia produz parâmetros que não servem com carga. Esse é o erro mais comum.
Quando o problema não é o PID
Antes de mexer nos parâmetros, verifique o básico: tipo de sensor configurado (termopar J, K ou Pt100) correspondendo ao que está instalado; posição do sensor, que precisa ler a temperatura do processo e não do ar ao redor; e a saída de controle, se é relé, pulso para SSR ou 4-20 mA.
Sensor no lugar errado ou tipo divergente produz leitura errada — e nenhum ajuste de PID corrige leitura errada.
On-off ou PID
| Situação | Controle indicado | Observação |
|---|---|---|
| Estufa, aquecedor simples | On-off com histerese | Ajuste a histerese pela oscilação aceitável |
| Extrusora, injetora, forno de processo | PID | Autoajuste com carga real |
| Processo com resposta muito rápida | PID com derivativo baixo | Derivativo alto amplifica ruído |
| Carga que varia bastante no dia | PID com autoajuste refeito | Reavaliar após mudança de produto |
Controladores na Ecotron: especificação conferida antes de despachar
Precisa de controladores com a especificação certa? A Ecotron confere o código, a equivalência e a disponibilidade antes de despachar.
Desde 2007, somos referência no fornecimento de componentes eletroeletrônicos, automação industrial e materiais elétricos, com atendimento nacional e suporte técnico especializado.
Continua o assunto: Por que o contador eletrônico certo pode evitar prejuízos na sua linha de produção, Tipos de sensores industriais: quais são e como funcionam? e Encoder vs resolver: quando cada um é a escolha certa no servoacionamento.
Conte com a Ecotron para manter a máquina rodando. Entre em contato agora mesmo e solicite um orçamento com a nossa equipe.
Perguntas frequentes
O que é histerese em controle de temperatura?
É a faixa em torno do setpoint dentro da qual o controlador não muda o estado da saída. Ela evita o chaveamento contínuo perto do ponto de ajuste.
Preciso ajustar P, I e D na mão?
Na maioria dos casos não: o autoajuste calcula os três. O ajuste manual entra quando o processo tem comportamento atípico ou quando o autoajuste não converge.
Posso usar um controlador PID com saída a relé para SSR?
Não diretamente. A saída para SSR é de pulso de tensão; a saída a relé é de contato seco. Escolher o modelo errado obriga a trocar o controlador.
A temperatura oscila mesmo depois do autotune. O que fazer?
Verifique primeiro sensor e posição do sensor. Persistindo, refaça o autoajuste com a carga real, e só então ajuste o integral manualmente.
