Bateria de CLP: qual modelo vai no seu controlador e quando trocar
A bateria do CLP é uma célula de lítio de 3,6 V que mantém o programa e o relógio quando o equipamento é desligado. O que define o modelo não é a marca do CLP, e sim o formato da célula e o conector: 1/2AA (LS14250, TL-5902) e AA (LS14500, TL-5903) são os mais usados, com fio e plugue próprio. A troca é feita com o CLP energizado, ou com backup do programa salvo antes — desenergizado, a memória se perde.

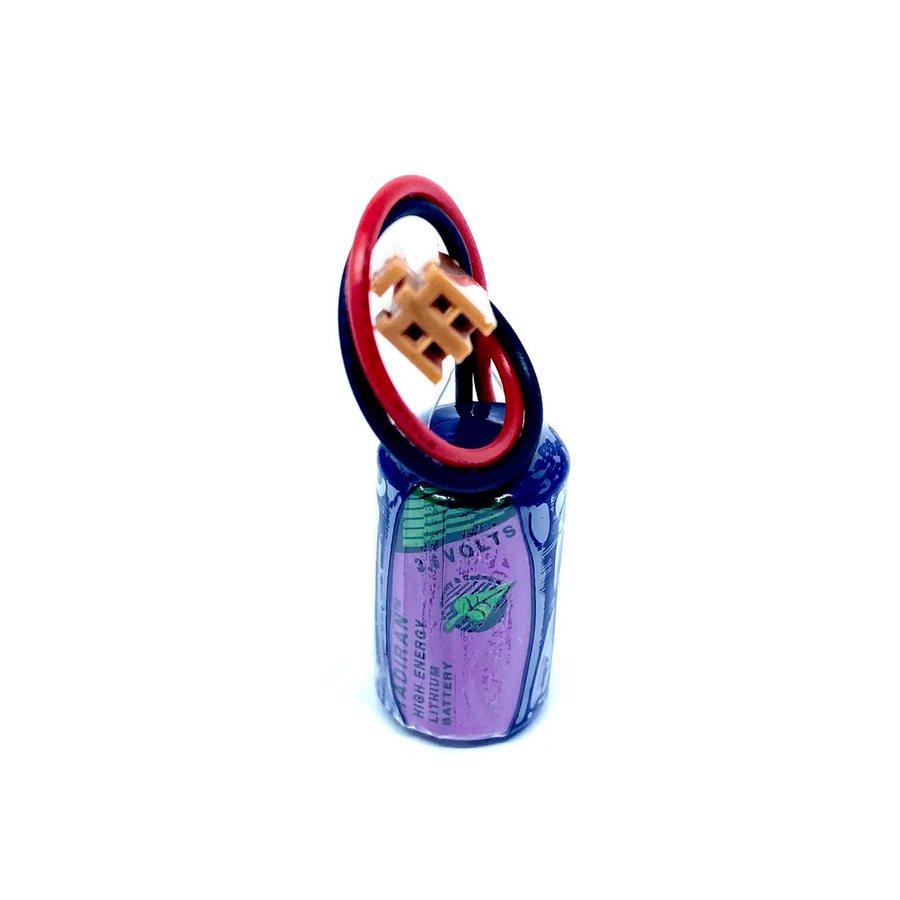

Bateria de lítio 3,6 V 1/2AA 1200 mAh TL-5902/S com fio e conector
Preço, referência e disponibilidade atualizados na loja online — com nota fiscal e envio para todo o Brasil.
Ver este item na lojaO que a bateria guarda
Em boa parte dos controladores, o programa e os parâmetros ficam em memória volátil, que só se mantém com alimentação. Com o equipamento ligado, quem sustenta essa memória é a fonte; quando ele é desligado, quem assume é a bateria. Ela também mantém o relógio interno, usado em registro de produção e em rotinas por horário.
Quando acaba, o sintoma clássico é: a máquina funciona normalmente até faltar energia — e, ao religar, o CLP está sem programa ou com data zerada.
Como identificar a bateria certa
O caminho seguro é olhar a bateria que está instalada, não o modelo do CLP: o mesmo controlador costuma ter versões com células diferentes. Anote três coisas:
- Formato — 1/2AA, AA ou 2/3AA são os mais comuns em CLP.
- Tensão e química — lítio 3,6 V (cloreto de tionila) é o padrão; não confunda com lítio 3,0 V de relógio.
- Terminação — solta, com terminais para solda em placa, ou com fio e conector. É o conector que trava a troca quando se compra a célula errada.
Procedimento de troca sem perder o programa
Antes de qualquer coisa: faça backup do programa. Mesmo com o procedimento correto, é a única garantia.
- Confirme no manual se o equipamento permite troca com a máquina energizada — na maioria dos CLPs é assim que se faz.
- Com o CLP ligado, retire a bateria antiga e conecte a nova em seguida. O intervalo deve ser o menor possível.
- Confira o LED ou o bit de diagnóstico de bateria: o alarme precisa desaparecer.
- Anote a data da troca na etiqueta do painel — é o que permite programar a próxima.
De quanto em quanto tempo trocar
A vida útil típica de uma célula de lítio em CLP fica entre 3 e 5 anos, variando com a temperatura do painel e com quanto tempo o equipamento passa desligado. Em painel quente, o prazo encurta.
A prática que evita o susto é trocar na parada programada, junto com o resto da manutenção preventiva, sem esperar o alarme. Bateria de CLP custa pouco; reprogramar uma máquina custa horas de parada.
Formatos mais usados em CLP e IHM
| Formato | Tensão | Equivalências comuns | Observação |
|---|---|---|---|
| 1/2AA | 3,6 V | LS14250, TL-5902, ER14250 | O mais frequente em CLP compacto |
| AA | 3,6 V | LS14500, TL-5903, ER14505 | Maior capacidade, painéis maiores |
| 2/3AA | 3,6 V | LS14250 variantes, ER17335 | Confirmar comprimento antes |
| Com fio e conector | 3,6 V | Depende do fabricante do CLP | O conector é o que define a compatibilidade |
Baterias na Ecotron: especificação conferida antes de despachar
Precisa de baterias com a especificação certa? A Ecotron confere o código, a equivalência e a disponibilidade antes de despachar.
Desde 2007, somos referência no fornecimento de componentes eletroeletrônicos, automação industrial e materiais elétricos, com atendimento nacional e suporte técnico especializado.
Continua o assunto: Conheça os tipos de capacitores elétricos e descubra qual o melhor para o seu projeto, Contador de golpes e contador de metros Veeder-Root: como funcionam e como escolher e Como testar IGBT com multímetro — e por que a inversora de solda queima o módulo.
Conte com a Ecotron para manter a máquina rodando. Entre em contato agora mesmo e solicite um orçamento com a nossa equipe.
Perguntas frequentes
Posso usar bateria de 3 V no lugar da de 3,6 V?
Não em aplicação de memória. A tensão mais baixa reduz o tempo de retenção e o equipamento pode acusar bateria fraca já na instalação.
Dá para trocar com o CLP desligado?
Na maioria dos equipamentos, não sem perder a memória. O procedimento padrão é com o CLP energizado — e sempre com backup do programa feito antes.
A bateria recarrega quando o CLP está ligado?
Não. As células de lítio usadas em CLP são primárias, ou seja, não recarregáveis. O que acontece é que, com o equipamento ligado, elas praticamente não são consumidas.
O alarme de bateria apareceu. Tenho quanto tempo?
O alarme é um aviso com folga, mas não é prudente esperar: a partir dele, programe a troca para os próximos dias e evite desligar o equipamento nesse período.
