Como testar IGBT com multímetro — e por que a inversora de solda queima o módulo
Com o multímetro na escala de diodo e o componente fora do circuito: entre coletor e emissor não pode haver condução nos dois sentidos — curto aí significa IGBT danificado. Entre gate e emissor a leitura deve ser aberta. E do emissor para o coletor existe o diodo de roda livre, que conduz em um sentido só, com leitura típica entre 0,3 V e 0,6 V. Curto entre coletor e emissor é a falha mais comum, e costuma vir acompanhada de driver danificado.

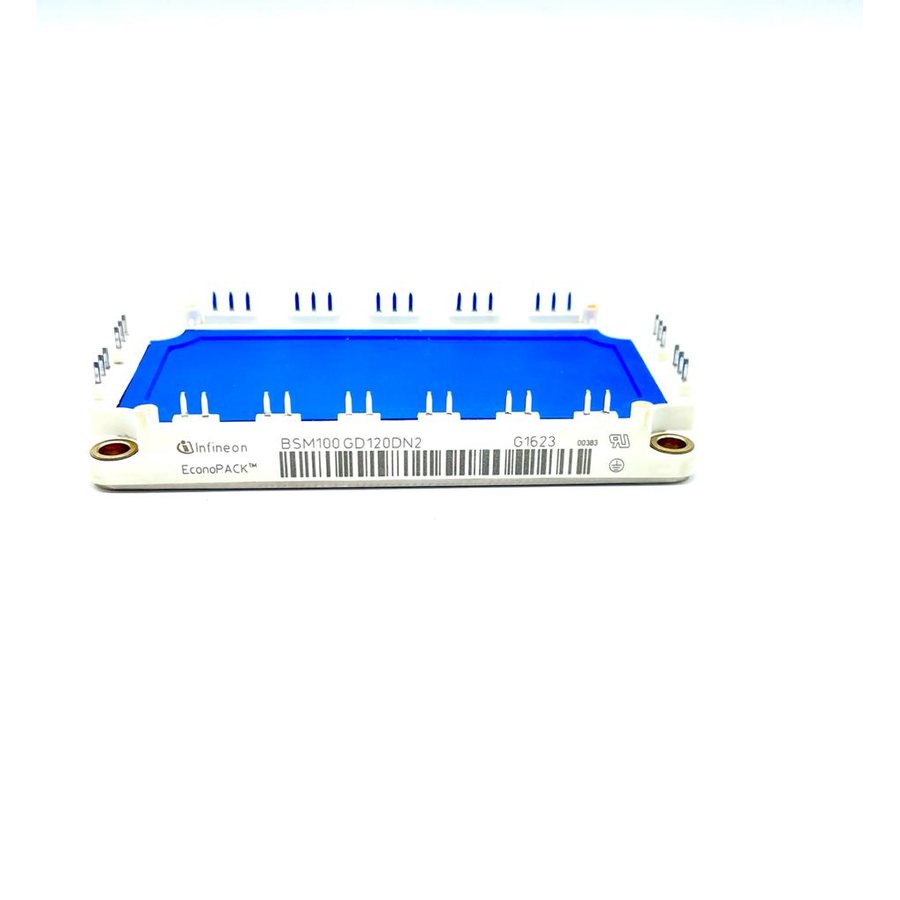

Módulo IGBT BSM100GD120DN2 Infineon
Preço, referência e disponibilidade atualizados na loja online — com nota fiscal e envio para todo o Brasil.
Ver este item na lojaO que o IGBT faz e por que ele queima
O IGBT é a chave de potência que liga e desliga milhares de vezes por segundo em inversores, fontes chaveadas e máquinas de solda. Ele une a facilidade de comando do MOSFET com a capacidade de corrente do transistor bipolar.
A queima quase nunca é espontânea. As causas recorrentes são refrigeração insuficiente (pasta térmica ressecada, dissipador sujo, ventilador parado), falha no circuito de driver (que passa a comandar fora de hora e causa condução cruzada), sobretensão por falta de snubber ou capacitor de barramento seco, e sobrecarga sustentada.
Teste com multímetro, terminal a terminal
Com o equipamento desenergizado, os capacitores descarregados e o módulo preferencialmente desconectado do circuito, use a escala de diodo:
- Coletor e emissor (C–E): ponta vermelha no coletor, preta no emissor — deve ficar aberto. Invertendo as pontas, o diodo de roda livre conduz, com leitura entre 0,3 V e 0,6 V.
- Gate e emissor (G–E): deve ficar aberto nos dois sentidos. Leitura baixa indica gate em curto, defeito que também leva o driver junto.
- Gate e coletor (G–C): aberto nos dois sentidos.
Antes de medir o gate, curto-circuite gate e emissor por um instante para descarregar a capacitância — sem isso a leitura engana.
O que cada leitura significa
Condução nos dois sentidos entre coletor e emissor é curto: o módulo está inutilizado. Leitura aberta nos dois sentidos, inclusive no sentido do diodo de roda livre, indica componente aberto — menos comum, mas acontece.
Gate com fuga para o emissor faz o IGBT não comandar direito e costuma vir junto de driver danificado. Nesse caso, trocar só o módulo é garantia de queimar o novo na primeira partida.
Por que a inversora de solda queima o módulo
Na máquina de solda, três fatores se somam: ciclo de trabalho alto, corrente elevada e ambiente carregado de poeira metálica. O que mais aparece na bancada é:
- Dissipador obstruído e pasta térmica ressecada — a temperatura da junção sobe e o módulo falha em pouco tempo.
- Ventilador parado ou girando devagar, que é falha barata com consequência cara.
- Capacitor de barramento seco, que deixa a tensão oscilar e impõe picos ao IGBT.
- Cabo de solda subdimensionado ou mau contato na garra, exigindo mais da máquina.
Por isso, ao trocar o módulo, vale revisar refrigeração, driver e capacitores do barramento antes de energizar.
Leituras esperadas na escala de diodo
| Medição | Esperado | Se der diferente |
|---|---|---|
| Coletor → Emissor | Aberto | Curto: módulo danificado |
| Emissor → Coletor | 0,3 V a 0,6 V (diodo de roda livre) | Aberto: diodo interno rompido |
| Gate → Emissor | Aberto nos dois sentidos | Curto ou fuga: verificar também o driver |
| Gate → Coletor | Aberto nos dois sentidos | Condução: módulo inutilizado |
