Capacitor cerâmico: o segredo para garantir estabilidade em circuitos eletrônicos

Descubra por que o capacitor cerâmico é essencial para garantir estabilidade, desempenho e confiabilidade em circuitos eletrônicos.

Projetos eletrônicos modernos exigem precisão, estabilidade e eficiência. Em meio a tantos componentes disponíveis no mercado, o capacitor cerâmico é um dos mais usados por engenheiros e técnicos.

Seja em fontes de alimentação, filtros ou placas de comunicação, esses pequenos dispositivos fazem uma grande diferença. Sua aplicação estratégica garante a confiabilidade do sistema como um todo, mesmo em condições adversas.

A seguir, veja por que o capacitor cerâmico é tão usado, suas principais aplicações e como escolher o modelo certo para cada circuito.

O que é um capacitor cerâmico e por que ele é tão utilizado?

O capacitor cerâmico é um componente eletrônico passivo, construído com um material dielétrico de cerâmica. Sua principal função é armazenar e liberar energia elétrica de forma controlada. Seu valor está na forma como atua em circuitos eletrônicos diversos.

Diferente de outros tipos de capacitores, como os eletrolíticos ou de filme, o capacitor cerâmico, sobretudo o de classe 1, apresenta alta estabilidade térmica e baixa perda dielétrica. Isso o torna ideal para aplicações que exigem respostas rápidas e confiáveis, mesmo em ambientes com variações de temperatura e tensão.

A construção compacta também facilita a integração em circuitos de diferentes tamanhos, desde dispositivos portáteis até grandes sistemas industriais.

Em resumo, o capacitor cerâmico é:

• Estável termicamente;

• Compacto e fácil de integrar;

• Ideal para frequências altas;

• Econômico e durável.


Essas características explicam por que ele é onipresente em quase todos os dispositivos eletrônicos modernos.

• Por que o contador eletrônico certo pode evitar prejuízos na sua linha de produção

Aplicações práticas: onde os capacitores cerâmicos brilham

Você encontra capacitores cerâmicos em praticamente todo tipo de equipamento eletrônico. Em algumas áreas, seu uso é praticamente obrigatório:

1. Filtragem de ruídos

Um dos usos mais comuns é a filtragem de ruídos em circuitos de alimentação. Os capacitores cerâmicos são posicionados próximos aos reguladores de tensão e chips para eliminar interferências eletromagnéticas e garantir alimentação estável.

2. Acoplamento e desacoplamento

Em sistemas digitais e analógicos, os capacitores cerâmicos realizam o acoplamento de sinais entre estágios de circuitos e o desacoplamento de ruídos, assegurando que apenas os sinais desejados sejam transmitidos.

3. Osciladores e ressonância

Sistemas de comunicação, como rádios e transmissores, utilizam capacitores cerâmicos para definir frequências de oscilação e estabilizar sinais de RF (rádio frequência).

4. Fontes chaveadas e conversores

Em fontes de alimentação comutadas, como as usadas em notebooks, computadores e equipamentos industriais, os capacitores cerâmicos reduzem a oscilação e aumentam a eficiência energética dos conversores.

Em todos esses contextos, o que se busca é a estabilidade elétrica do circuito.

• Como a Ecotron ajuda sua indústria a evitar paradas com peças de automação confiáveis

Por que a estabilidade do capacitor cerâmico é tão importante?

A estabilidade do capacitor cerâmico importa porque sustenta o desempenho dos circuitos, mesmo diante de variações de temperatura, tensão e frequência.

Em aplicações eletrônicas sensíveis — como em fontes de alimentação, sistemas de comunicação ou equipamentos industriais — qualquer instabilidade pode gerar ruídos, falhas de leitura, distorções de sinal ou até a queima de componentes mais delicados.

Um capacitor instável compromete o funcionamento do circuito, altera a precisão de sensores e interfere na operação de processadores.

Já um capacitor cerâmico estável mantém a capacitância próxima do valor nominal, o que resulta em uma operação segura, eficiente e com menor necessidade de manutenção.

Essa confiabilidade se traduz em mais durabilidade para os equipamentos e menor risco de falhas inesperadas.

• Resistor fixo: o componente discreto que pode salvar seu equipamento da queima

Vantagens da construção cerâmica

A cerâmica usada nos capacitores é um dielétrico com propriedades específicas de isolamento e estabilidade. Existem diferentes classes de capacitores cerâmicos, sendo as mais comuns:

• Classe I (NP0, C0G): altíssima estabilidade, ideal para aplicações críticas;

• Classe II (X7R, Y5V): maior capacitância, com estabilidade moderada;

• Classe III: capacitância ainda maior, mas com menor precisão.


Isso permite escolher o tipo certo conforme a necessidade: precisão ou volume de armazenamento.

Outra vantagem é o custo acessível, aliado à facilidade de fabricação em grande escala, o que dá ao capacitor cerâmico um ótimo custo-benefício.

• Distribuidor de componentes eletrônicos: conheça as soluções da Ecotron

Como escolher o capacitor cerâmico ideal para seu projeto

Para escolher o capacitor cerâmico, parta das exigências do projeto.

Fatores como a capacitância necessária, a tensão de operação e o tipo de aplicação influenciam diretamente na escolha.

Observe a classe do dielétrico, já que ela determina a estabilidade térmica e a precisão do componente.

Avalie também se o formato do capacitor — como SMD ou radial — é compatível com o layout do circuito.

Optar por fornecedores confiáveis, que ofereçam suporte técnico, ajuda a evitar erros de especificação.

• O que são encoders e como eles revolucionaram a automação industrial?

Classes de dielétrico do capacitor cerâmico

Classe	Dielétricos comuns	Comportamento	Uso típico	Exemplo na loja Ecotron
Classe 1	C0G / NP0	Capacitância praticamente estável com temperatura e tensão; baixas perdas; valores menores	Osciladores, filtros, temporização e RF	Disco 33 pF 100 V 5% NPO (Thomson)

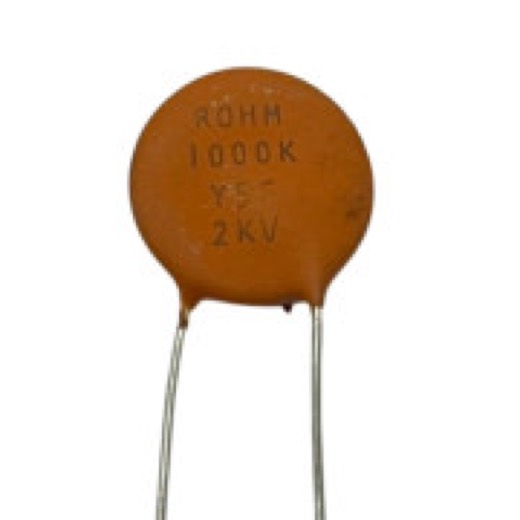

Classe 2	X7R, X5R, Y5V e similares	Mais capacitância por volume; o valor varia com temperatura, tensão aplicada e tempo	Desacoplamento, filtragem e by-pass	Disco 1 nF 2 kV Y5F (Rohm)
Classe 3	Cerâmicas de camada de barreira	Capacitância ainda maior, com menor precisão e estabilidade	Uso geral, hoje pouco empregada em projetos novos	Não se aplica

Capacitor cerâmico da Ecotron Componentes: qualidade e confiança nacional

A Ecotron Componentes atua desde 2007 no fornecimento de componentes eletroeletrônicos, automação industrial e materiais de informática. Com forte presença nos setores têxtil, siderúrgico, automotivo e de telecomunicações, a empresa se destaca pelo atendimento especializado e soluções sob medida.

Quando se trata de capacitor cerâmico, a Ecotron oferece:

• Alta variedade de valores e classes para atender qualquer aplicação;

• Componentes com certificações de qualidade;

• Suporte técnico especializado para orientar a escolha ideal;

• Distribuição ágil em todo o Brasil, com logística eficiente;

• Parcerias com marcas líderes como West Controls, Dynapar, Hengstler e outras.


Se você busca estabilidade, durabilidade e precisão, a linha de capacitores cerâmicos da Ecotron atende projetos com diferentes exigências.

Quer garantir a eficiência dos seus circuitos com capacitores cerâmicos confiáveis? Entre em contato com a Ecotron agora mesmo e descubra como podemos ajudar seu projeto a alcançar o mais alto desempenho.

Perguntas frequentes

Qual a diferença entre capacitor cerâmico e eletrolítico?

O cerâmico não tem polaridade, tem baixa resistência série e responde bem em alta frequência, mas oferece capacitâncias menores. O eletrolítico é polarizado, alcança capacitâncias altas em volume pequeno e é usado em filtragem de baixa frequência e como reservatório de energia. Em fontes, os dois costumam trabalhar juntos.

Como ler o código de um capacitor cerâmico?

No código de três dígitos, os dois primeiros são os algarismos significativos e o terceiro é o número de zeros, em picofarads: 104 equivale a 100.000 pF, ou 100 nF. Uma letra após o código costuma indicar a tolerância, como J (5%), K (10%) e M (20%).

Capacitor cerâmico tem polaridade?

Não. Capacitores cerâmicos em disco ou multicamada não são polarizados e podem ser montados em qualquer sentido, inclusive em corrente alternada, desde que a tensão nominal seja respeitada. Para ligação direta à rede elétrica, use capacitores de segurança classe X ou Y.

Por que a capacitância do X7R cai com a tensão aplicada?

Os dielétricos de classe 2 são ferroelétricos, e a capacitância efetiva diminui quando se aplica tensão contínua, efeito conhecido como DC bias. Em desacoplamento, escolha tensão nominal com folga ou consulte a curva do fabricante para saber a capacitância real no ponto de operação.
