Módulo IGBT: como ler o código e achar o equivalente
O código do módulo diz a topologia, a corrente e a tensão. Em Semikron, SKM100GB128D indica módulo (SK), meia-ponte (GB), 100 A e 1200 V. Em Infineon, BSM100GD120DN2 segue lógica parecida: 100 A, 1200 V e configuração de três braços. Para achar o equivalente, o que não pode mudar é topologia, tensão (nunca menor), corrente (igual ou maior) e o encapsulamento — porque ele define a furação e a distância dos terminais.

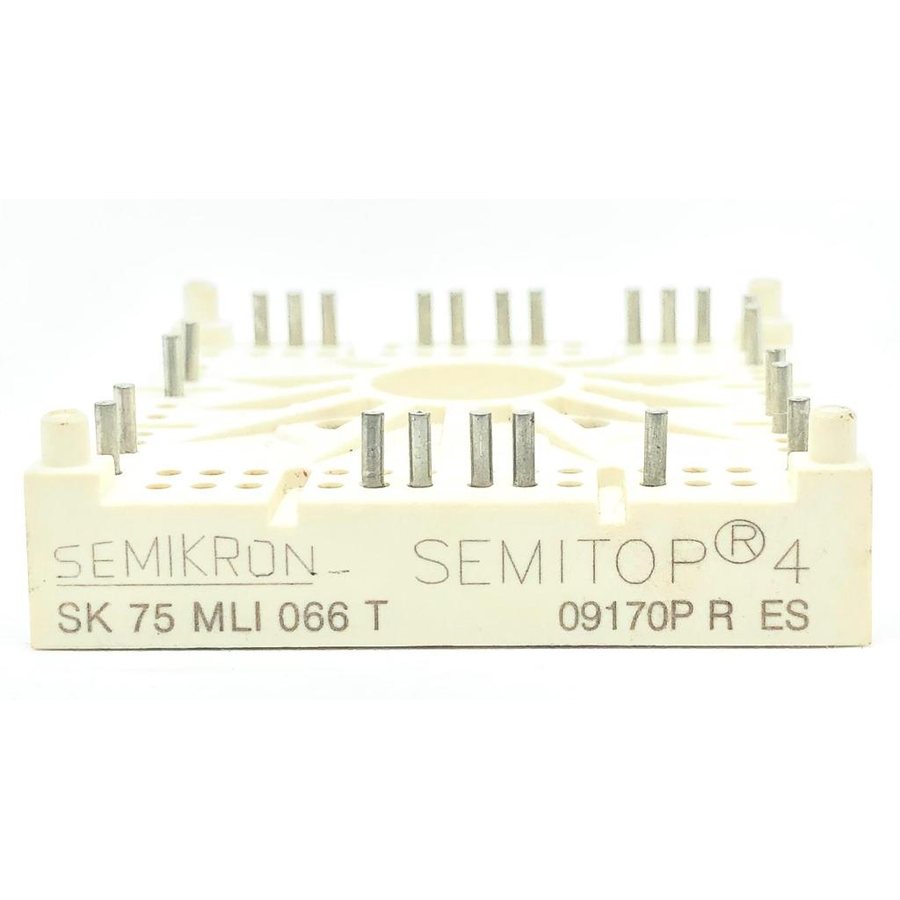

Modulo IGBT SK75MLI066T Semikron |Ecotron
Preço, referência e disponibilidade atualizados na loja online — com nota fiscal e envio para todo o Brasil.
Ver este item na lojaTopologia: a primeira coisa a identificar
Módulo IGBT não é um componente só: é uma combinação de chaves dentro de um mesmo corpo. As configurações mais comuns são chave simples (um IGBT), meia-ponte (dois em série, o formato mais usado em inversor), ponte completa (quatro) e módulos de três braços, que trazem o inversor trifásico inteiro.
Trocar a topologia é impossível sem redesenhar o circuito. É o primeiro filtro na busca do equivalente.
Como ler o código
Nos módulos Semikron, a família começa por SK. Em SKM100GB128D: SKM é o módulo IGBT, GB indica meia-ponte, 100 é a corrente em ampères e 12 indica 1200 V. Letras finais detalham a geração e características do chip.
Nos Infineon (herdeiros da linha Eupec), BSM100GD120DN2 segue a mesma lógica: 100 A, 120 para 1200 V, e o restante identifica a configuração e a geração.
A leitura do código evita o erro mais caro dessa troca, que é comprar por aparência: dois módulos fisicamente idênticos podem ter tensões diferentes.
O que precisa bater no equivalente
- Topologia — igual, sem exceção.
- Tensão (VCES) — igual ou maior. Nunca menor.
- Corrente (IC) — igual ou maior, considerando a corrente real de trabalho e não só a de catálogo.
- Encapsulamento — define furação, altura e posição dos terminais. Módulo com pinagem diferente obriga a refazer barramento.
- Características de comando — tensão de gate e carga de gate compatíveis com o driver existente.
Antes de energizar o módulo novo
Módulo que queima na primeira partida quase sempre indica que a causa original continuou no circuito. Antes de ligar:
- teste o driver — sinal de comando, isolação e alimentação;
- verifique os capacitores do barramento, que secos impõem picos ao IGBT;
- confira dissipador limpo e pasta térmica nova, aplicada em camada fina e uniforme;
- respeite o torque dos parafusos de fixação e a sequência indicada pelo fabricante — aperto irregular trinca a cerâmica interna.
Decifrando o código
| Campo | Exemplo Semikron | Exemplo Infineon | O que significa |
|---|---|---|---|
| Família | SKM | BSM | Módulo IGBT |
| Corrente | 100 | 100 | 100 A nominais |
| Topologia | GB (meia-ponte) | GD (três braços) | Configuração interna |
| Tensão | 12 → 1200 V | 120 → 1200 V | Tensão de bloqueio |
| Geração | D, DN2 e afins | DN2 | Geração do chip e variantes |
Semicondutores na Ecotron: especificação conferida antes de despachar
Precisa de semicondutores com a especificação certa? A Ecotron confere o código, a equivalência e a disponibilidade antes de despachar.
Desde 2007, somos referência no fornecimento de componentes eletroeletrônicos, automação industrial e materiais elétricos, com atendimento nacional e suporte técnico especializado.
Continua o assunto: Onde encontrar peças para eletrônicos de qualidade? Conheça a Ecotron! e Retificador de meia onda: guia de compra em São Paulo.
Conte com a Ecotron para manter a máquina rodando. Entre em contato agora mesmo e solicite um orçamento com a nossa equipe.
Perguntas frequentes
Posso usar um módulo de corrente maior?
Pode, e costuma ser seguro, desde que topologia, tensão e encapsulamento sejam compatíveis e o driver consiga comandar a carga de gate maior.
E de tensão maior?
Também pode, com a mesma ressalva de encapsulamento. O que não se faz nunca é reduzir a tensão nominal.
O módulo novo queimou na partida. Por quê?
Na maioria das vezes, driver danificado, capacitor de barramento seco ou problema de refrigeração — a causa da primeira queima seguia ativa.
Dá para trocar só um IGBT do módulo?
Não. O módulo é um conjunto selado sobre substrato cerâmico; a substituição é do módulo inteiro.
