Relé de estado sólido: como funciona, como ligar e quando usar no lugar do relé comum
O relé de estado sólido (SSR) chaveia a carga por semicondutor, sem contato mecânico: o comando entra em dois terminais de baixa tensão e a carga é ligada nos dois de potência. Como não tem contato que desgasta, aguenta milhões de manobras e é a escolha natural em controle de temperatura por pulso. Em compensação, ele aquece em condução — e sempre exige dissipador dimensionado para a corrente real.

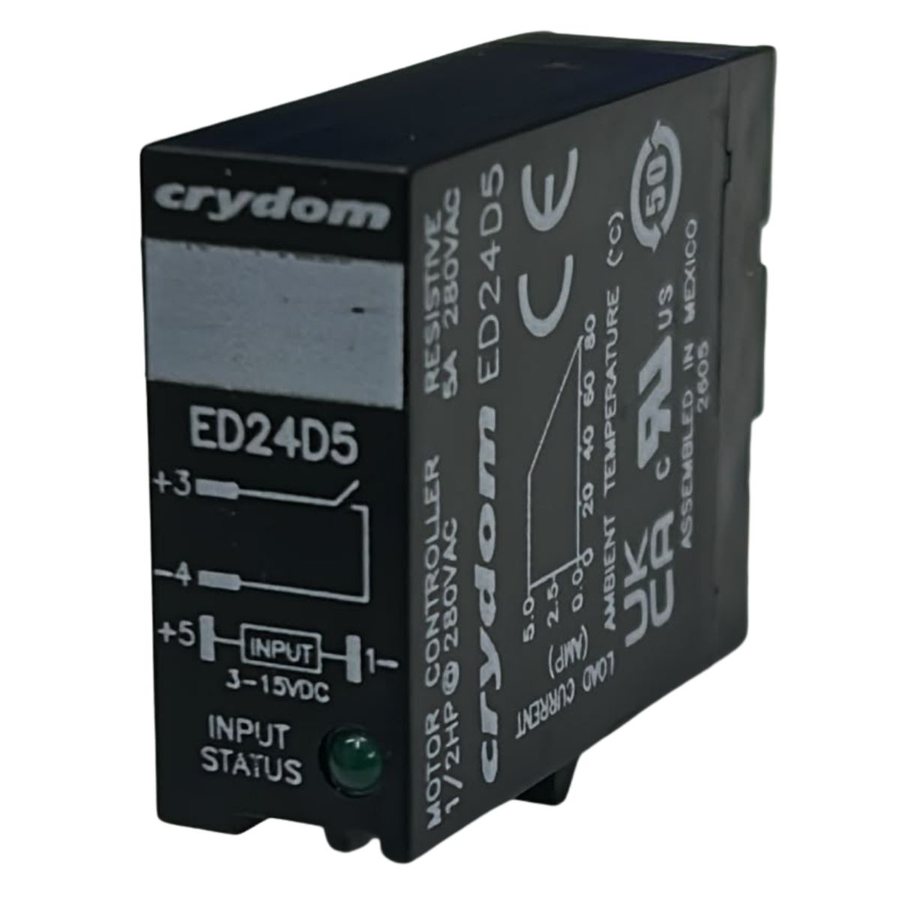

RELE DE ESTADO SOLIDO 5A 24V-280V ED24D5 CRYDOM
Preço, referência e disponibilidade atualizados na loja online — com nota fiscal e envio para todo o Brasil.
Ver este item na lojaComo o SSR chaveia
No relé mecânico, uma bobina move um contato. No SSR, o comando aciona um optoacoplador, que por sua vez dispara um triac ou um par de tiristores na saída. Não há peça em movimento.
A maioria dos modelos para corrente alternada é de disparo no zero (zero-cross): a condução começa quando a senoide passa por zero, o que reduz drasticamente o ruído elétrico gerado no chaveamento. Existem também os de disparo imediato, usados em controle de fase.
Ligação: comando e carga
Os quatro terminais são claramente separados. De um lado, comando — normalmente 3 a 32 V em corrente contínua, ligados direto à saída do controlador ou do CLP, respeitando a polaridade. Do outro, carga, em série com o circuito de potência, exatamente como um contato de relé.
Três cuidados fazem diferença: respeitar a polaridade do comando; não ligar carga acima da corrente nominal; e manter a fiação de comando separada da de potência, para não injetar ruído na entrada.
Por que o dissipador não é opcional
O semicondutor em condução tem queda de tensão — algo em torno de 1 a 1,5 V. Com 10 A passando, isso significa mais de 10 W virando calor dentro de um corpo pequeno. Sem dissipador, a temperatura da junção sobe rápido e o SSR falha, normalmente em curto, deixando a carga ligada permanentemente.
A regra prática do setor é dimensionar o SSR com folga — corrente nominal bem acima da carga real — e montá-lo sobre dissipador com pasta térmica, em posição que permita convecção.
Quando vale trocar o relé mecânico
Compensa quando há muitas manobras: controle de temperatura por pulso, em que o contato mecânico duraria semanas. Também quando o ruído do arco é problema, quando se precisa de acionamento silencioso e em ambiente com vibração.
O relé mecânico continua melhor quando a carga é alta e o chaveamento raro, quando é necessário isolamento físico com contato aberto visível e onde não há espaço para dissipador.
SSR x relé eletromecânico
| Estado sólido (SSR) | Eletromecânico | |
|---|---|---|
| Vida útil | Milhões de manobras | Limitada pelo desgaste do contato |
| Ruído | Silencioso, com disparo no zero | Arco e ruído audível |
| Calor | Aquece; exige dissipador | Praticamente não aquece |
| Falha típica | Em curto (carga fica ligada) | Contato colado ou bobina aberta |
| Custo | Maior | Menor |
| Uso ideal | Chaveamento frequente, controle por pulso | Manobra esporádica, carga alta |
Relés na Ecotron: especificação conferida antes de despachar
Precisa de relés com a especificação certa? A Ecotron confere o código, a equivalência e a disponibilidade antes de despachar.
Desde 2007, somos referência no fornecimento de componentes eletroeletrônicos, automação industrial e materiais elétricos, com atendimento nacional e suporte técnico especializado.
Continua o assunto: Indutores elétricos: qual o indutor certo para o seu projeto?, Conheça os tipos de capacitores elétricos e descubra qual o melhor para o seu projeto e Controlador West P6100+ e P8100+: manual rápido e código de pedido.
Conte com a Ecotron para manter a máquina rodando. Entre em contato agora mesmo e solicite um orçamento com a nossa equipe.
Perguntas frequentes
SSR pode ficar ligado o tempo todo?
Pode, desde que o dissipador dê conta. Em condução contínua, o calor gerado é constante — é justamente aí que o dimensionamento do dissipador importa mais.
Dá para usar SSR em carga indutiva?
Dá, escolhendo modelo especificado para isso e com folga de corrente. Motor e transformador têm pico de partida bem acima da corrente nominal.
Por que meu SSR ficou com a carga ligada mesmo desligando o comando?
É a falha clássica do SSR em curto, quase sempre por superaquecimento ou sobrecorrente. Verifique dissipador, pasta térmica e se a corrente da carga está dentro do nominal.
Preciso de fusível junto com o SSR?
Sim, e de preferência de ação rápida, específico para proteção de semicondutor. Ele é o que limita o estrago quando o SSR entra em curto.
